浸水式離心泵浦

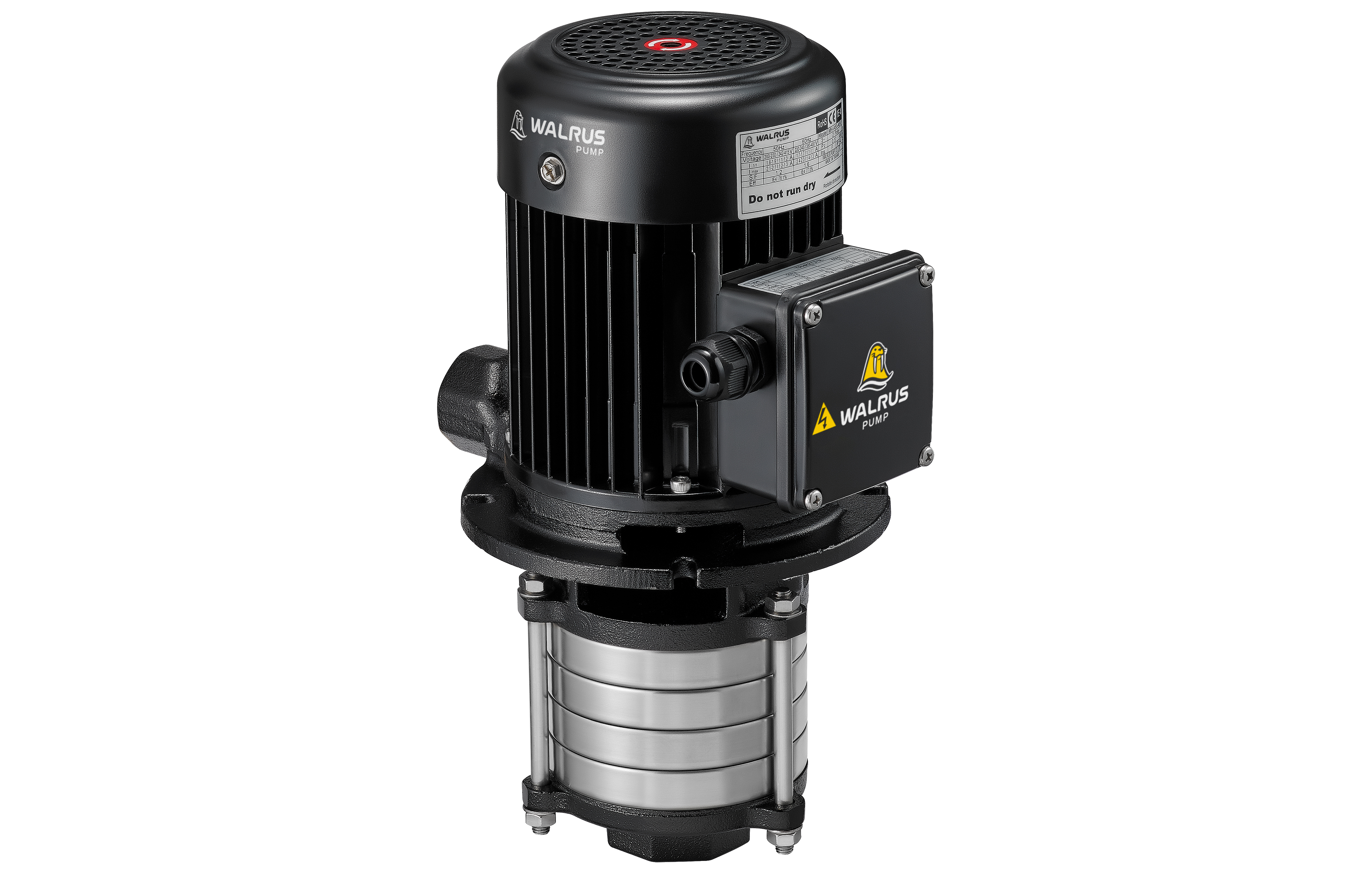

多段浸水式離心泵浦
TPHK_L 系列

加長延伸管設計，滿足高深度水箱需求
迴水式設計，可將液體迴流至水箱，防止環境汙染、製程不中斷
搭載自主研發、符合國際標準高能效電機，效率提升、節能降耗
離心式葉輪設計，運轉噪音低，並具備高效能、低脈動的穩定特性

製造

頻率 (Hz)

功率 (kW)

揚程 (M)

流量 (L/min)

0.37 - 3.4

Up to 70

Up to 165

0.37 - 3.7

Up to 90

Up to 230

產品特色

迴水式設計

採用三層式水機身構造迴水式設計，外漏溶液可迴流至水箱，製程不中斷。

適用於高深度水箱

加長延伸管設計非常適合用於深水箱，能有效幫助客戶降低使用成本，實現最佳的產品效益。

高效能&低脈動

採用離心式葉輪設計，具備高效能與低脈動特性，可減少壓力波動、提高系統可靠性、穩定流量與壓力，滿足穩定系統運作需求。

靈活配置

可視系統設計調整葉輪段數，滿足各式需求。

高效節能

擁有國際級認證雙動力實驗室，搭配自主研發、符合國際標準的高能效電機，提供卓越品質。

低噪運轉

多段浸水式離心泵浦，運轉噪音低。

軸封材質選配

可依使用液體選用軸封材質。

適用於工具機產業

適用於工具機之冷卻液體加壓泵送、循環，適用液體包括水溶液，低黏稠度，無爆炸性輕油，中性之冷卻/ 潤滑液。

使用條件

環境溫度

Max. +40°C

液體溫度

+0℃ ~ +90℃

工作壓力

Max. 15 kg/cm²

浸水高度

Min. 第二層導室上緣

馬達

頻率

50 / 60 Hz

額定轉速

2900 / 3500 rpm

防護等級

IP54

絕緣等級

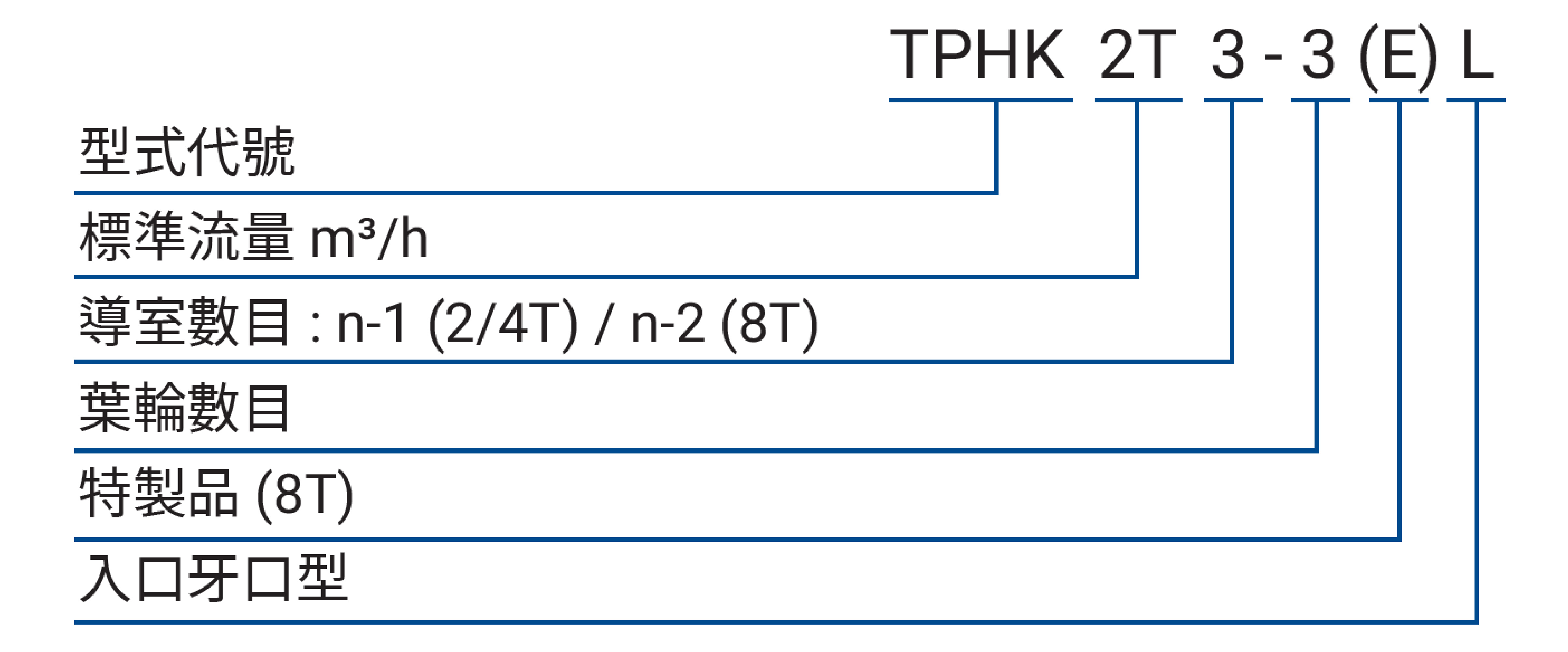

編碼原則

選擇您的用水環境

50 Hz

60 Hz

TPHK2T_L

電機規格

詢價

型號

頻率(Hz)

50/60Hz
共用(Y/N)

相數(Ø)

輸出功率 (P2)(kW)

電壓(V)

額定電流(A)

最大電流(A)

TPHK2T3-1L

0.37

200-240 / 342-415

1.8-2.0 / 1.1-1.2

2.0-2.1 / 1.1-1.2

TPHK2T3-1L

0.37

200-255 / 342-480

1.8-1.7 / 1.0-1.0

2.3-2.1 / 1.3-1.2

TPHK2T3-2L

0.37

200-240 / 342-415

1.8-2.0 / 1.1-1.2

2.0-2.1 / 1.1-1.2

TPHK2T3-2L

0.37

200-255 / 342-480

1.8-1.7 / 1.0-1.0

2.3-2.1 / 1.3-1.2

TPHK2T3-3L

0.37

200-240 / 342-415

1.8-2.0 / 1.1-1.2

2.0-2.1 / 1.1-1.2

TPHK2T3-3L

0.37

200-255 / 342-480

1.8-1.7 / 1.0-1.0

2.3-2.1 / 1.3-1.2

TPHK2T4-4L

0.55

200-230 / 342-415

2.5-2.4 / 1.5-1.4

2.7-2.6 / 1.6-1.5

TPHK2T4-4L

0.55

220-240 / 380-480

2.3-2.2 / 1.3-1.3

3.2-3.0 / 1.9-1.6

TPHK2T5-5L

0.75

200-230 / 342-415

3.5-3.6 / 2.0-2.2

3.8-3.8 / 2.2-2.3

TPHK2T5-5L

0.75

220-240 / 380-480

3.1-3.1 / 1.8-1.9

4.1-3.9 / 2.3-2.3

TPHK2T6-6L

0.75

200-230 / 342-415

3.5-3.6 / 2.0-2.2

3.8-3.8 / 2.2-2.3

TPHK2T6-6L

0.75

220-240 / 380-480

3.1-3.1 / 1.8-1.9

4.1-3.9 / 2.3-2.3

TPHK2T7-7L

1.1

200-230 / 342-415

5.2-5.4 / 3.1-3.4

5.5-5.7 / 3.3-3.5

TPHK2T7-7L

1.1

220-240 / 380-480

4.6-4.6 / 2.8-3.1

6.2-5.7 / 3.6-3.5

泵浦規格

曲線

型號

頻率(Hz)

額定揚程(m)

額定流量(L/min)

入口徑(in.)

出口徑(in.)

TPHK2T3-1L

Rp 1¼"

Rp ¾"

TPHK2T3-1L

Rp 1¼"

Rp ¾"

TPHK2T3-2L

Rp 1¼"

Rp ¾"

TPHK2T3-2L

Rp 1¼"

Rp ¾"

TPHK2T3-3L

Rp 1¼"

Rp ¾"

TPHK2T3-3L

Rp 1¼"

Rp ¾"

TPHK2T4-4L

Rp 1¼"

Rp ¾"

TPHK2T4-4L

Rp 1¼"

Rp ¾"

TPHK2T5-5L

Rp 1¼"

Rp ¾”

TPHK2T5-5L

Rp 1¼"

Rp ¾"

TPHK2T6-6L

Rp 1¼"

Rp ¾"

TPHK2T6-6L

Rp 1¼"

Rp ¾"

TPHK2T7-7L

Rp 1¼"

Rp ¾"

TPHK2T7-7L

Rp 1¼"

Rp ¾"

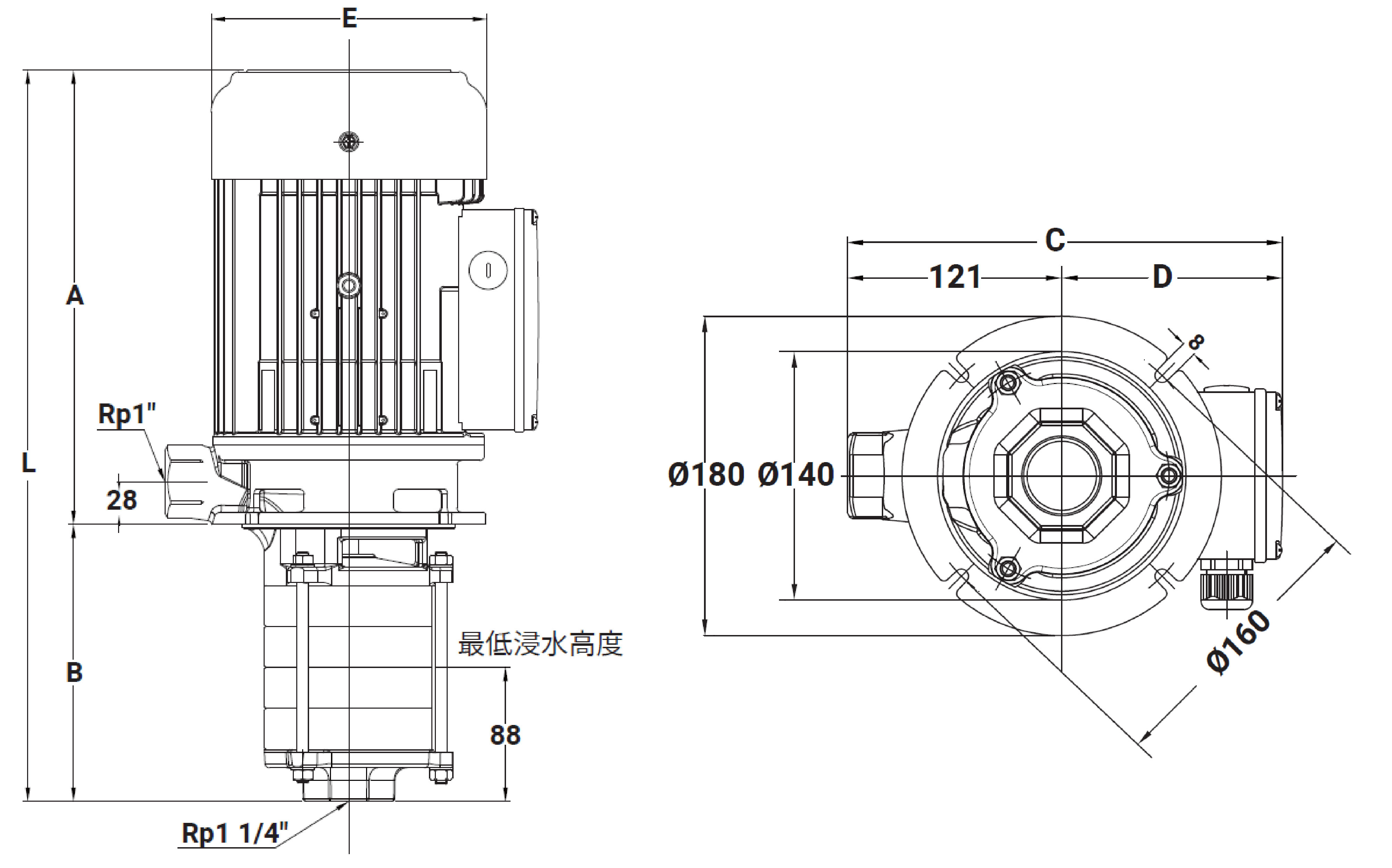

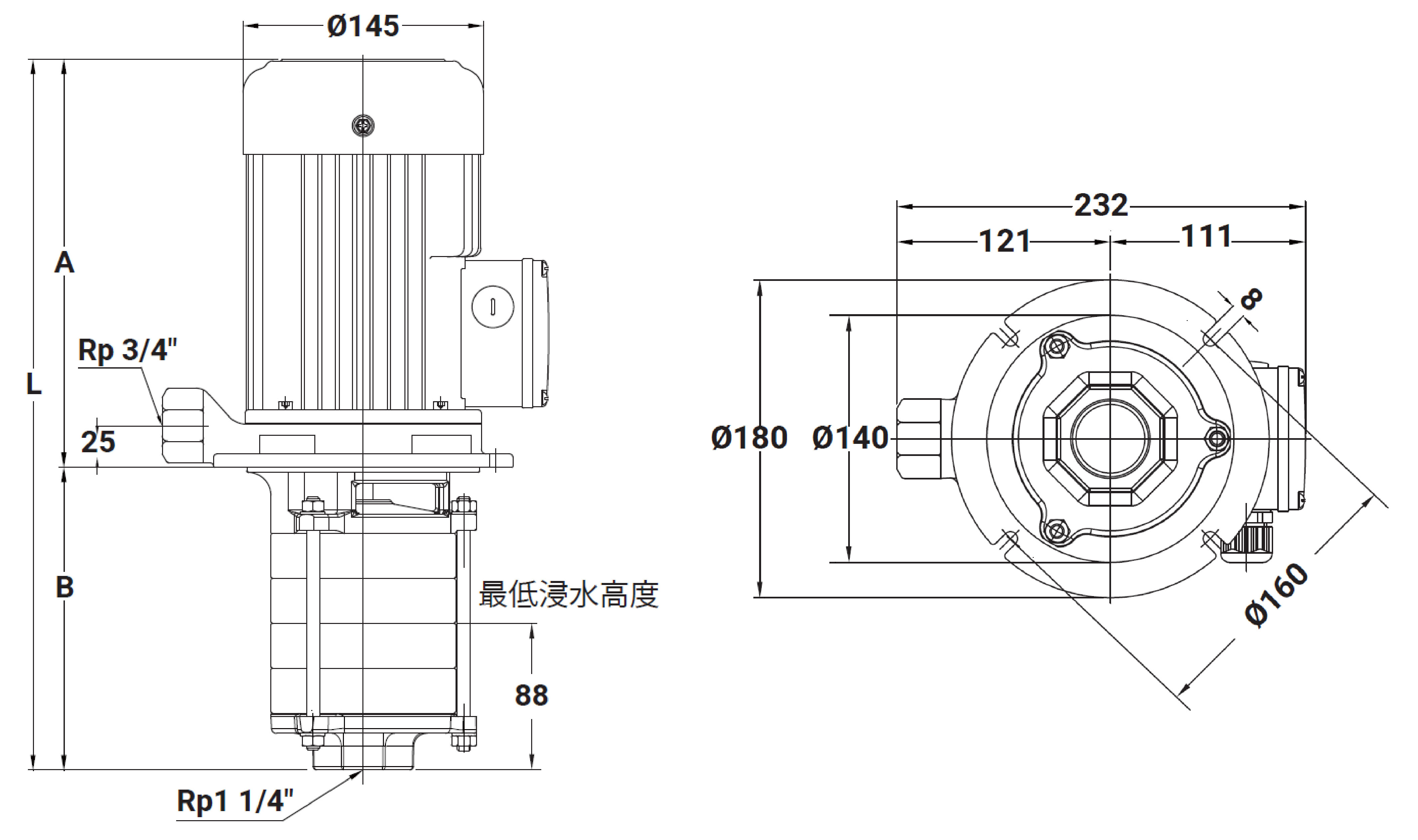

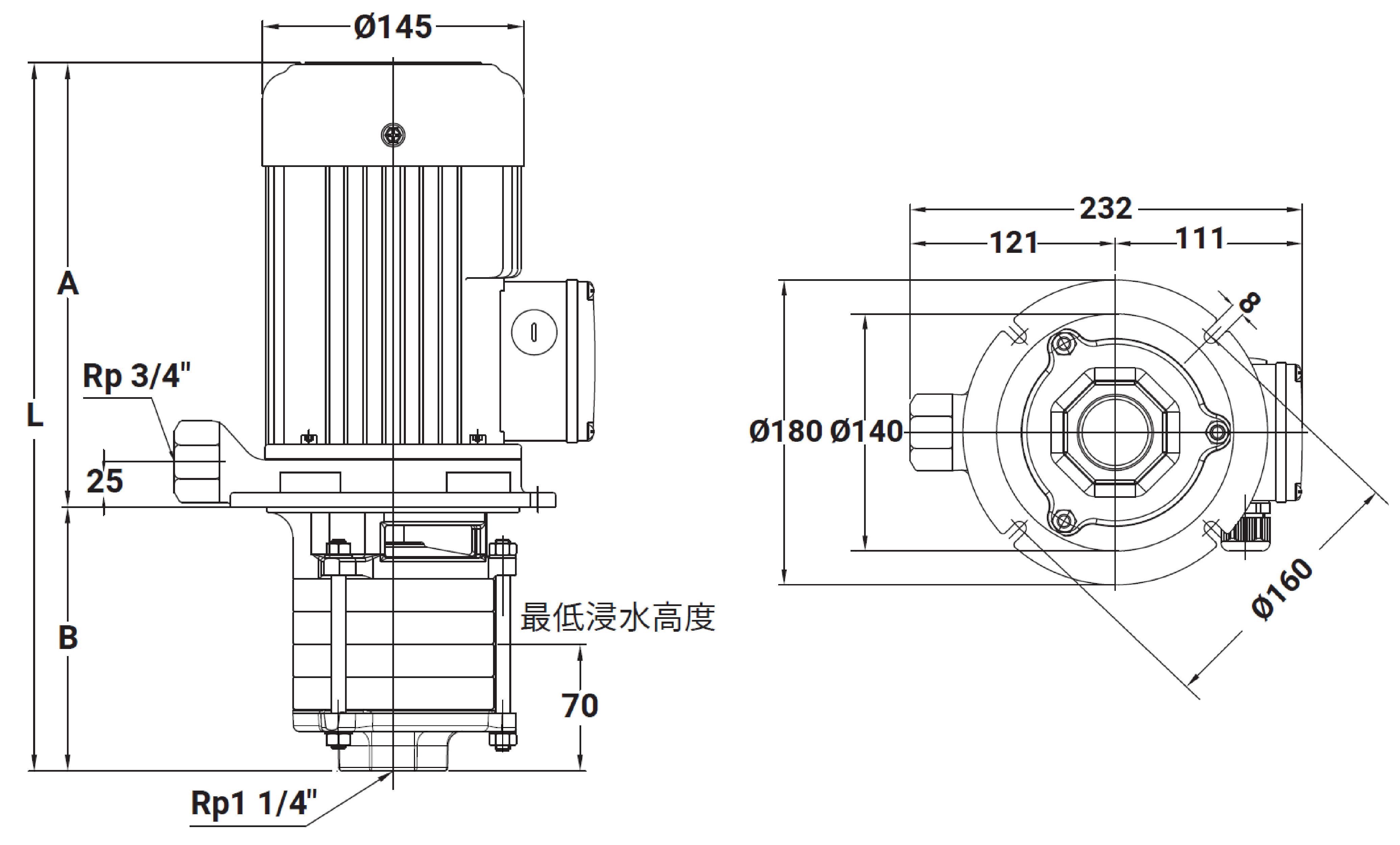

材積

型號

頻率(Hz)

A(mm)

B(mm)

L(mm)

C(mm)

D(mm)

E(mm)

淨重(kg)

棧板堆疊(pc)

TPHK2T3-1L

185

146

331

10.3

TPHK2T3-1L

185

146

331

10.3

TPHK2T3-2L

185

146

331

10.5

TPHK2T3-2L

185

146

331

10.5

TPHK2T3-3L

185

146

331

10.6

TPHK2T3-3L

185

146

331

10.6

TPHK2T4-4L

245

164

409

11.9

TPHK2T4-4L

245

164

409

11.9

TPHK2T5-5L

253

182

435

13.1

TPHK2T5-5L

253

182

435

13.1

TPHK2T6-6L

253

200

453

13.9

TPHK2T6-6L

253

200

453

13.9

TPHK2T7-7L

284

218

502

15.5

TPHK2T7-7L

284

218

502

15.5

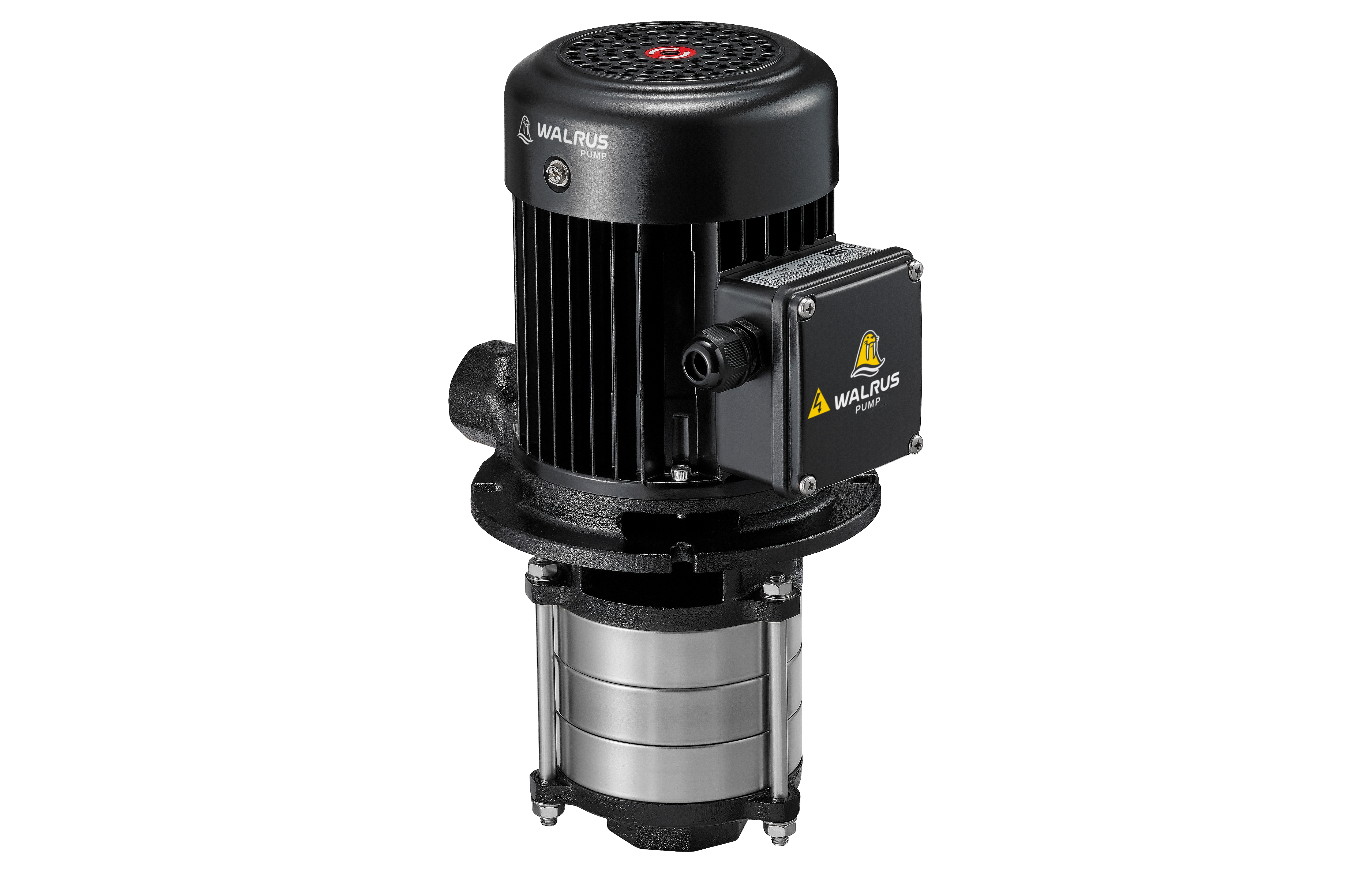

TPHK4T_L

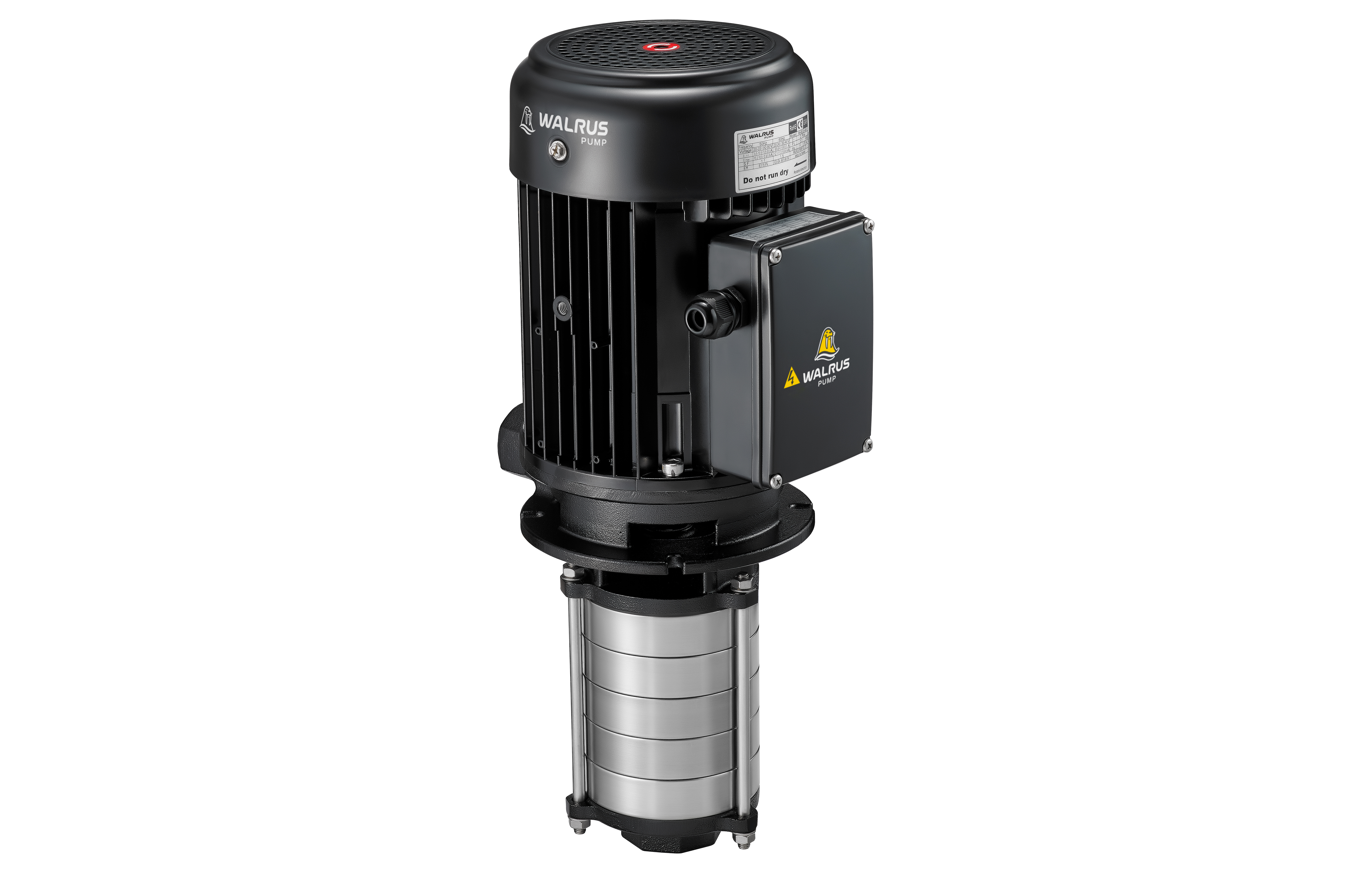

TPHK8T_EL

TPHK_L 系列應用領域

製造

加工設備沖屑冷卻

確保精密產出品質穩定的關鍵力，適用於加工設備之冷卻、退屑、沖屑、潤滑等應用，可將溶液系統性加壓循環，精準滿足每道製程需求。

製造

冷熱液泵送

滿足冷卻系統或熱處理製程的用水需求，將冷、熱液穩定輸送至所需區域，保持機械運行的低溫環境或熱液流動，維持整體穩定運作。

製造

工業製程沖洗

將溶液輸送至清洗設備，進行高壓的精確清洗作業，去除表面油污、助焊劑殘留及化學殘留物，為後續製程提供高品質保證。

製造

工業過濾

將過濾溶液高效輸送至儲存槽或後製程，維持連續性與品質一致性。另可搭配過濾與循環回收系統，使溶液再使用，降低材料成本。

TPHK_L_產品型錄

Update2025-09-08

Size1.48 MB

選擇

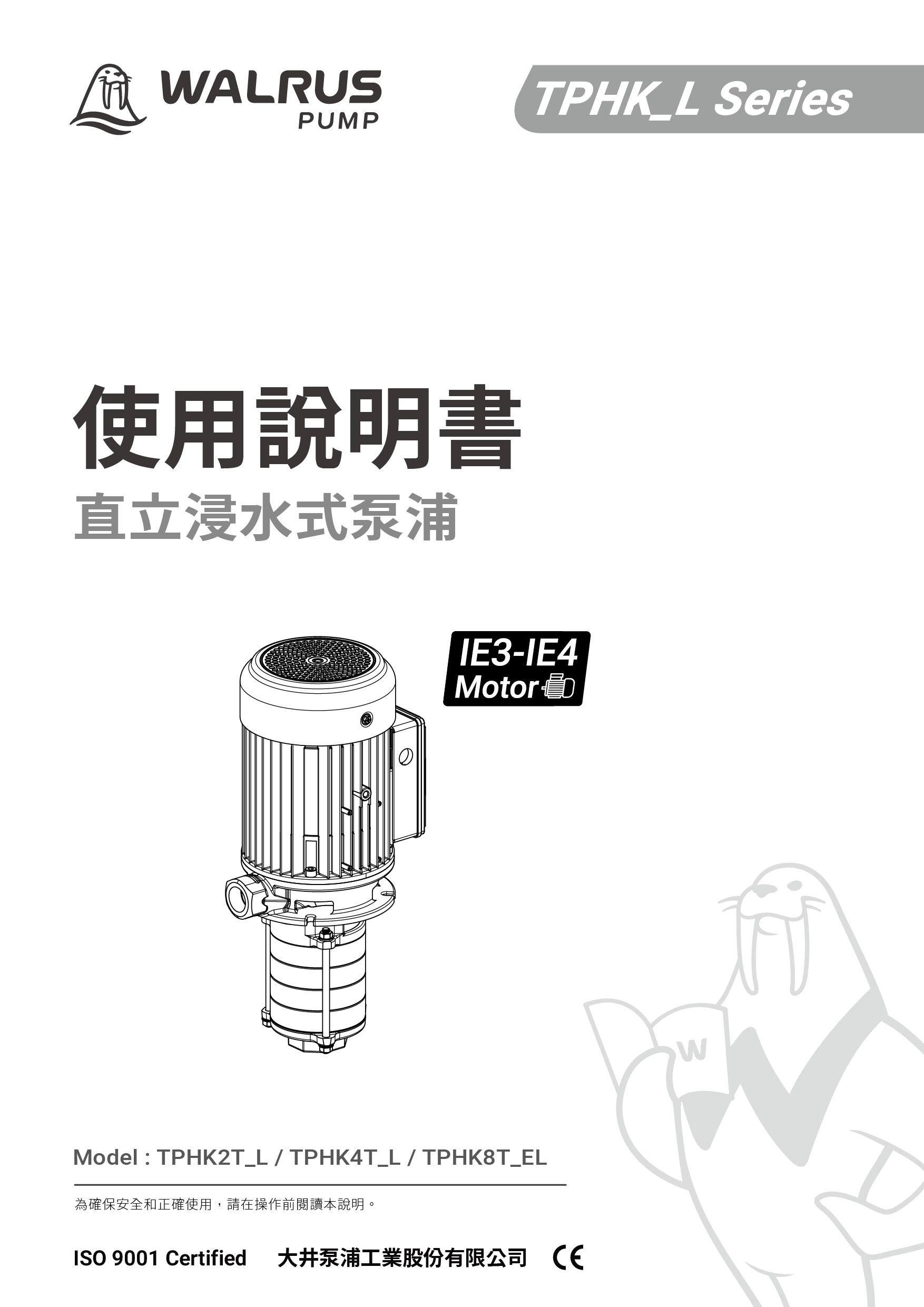

TPHK_L_使用說明書

Update2025-09-08

Size1.12 MB

選擇
